電話：15817488109

秉匠心質造 驅動民族工業

19年專注控制電機設計及研發

banner banner

產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

命名規則：

34E7660G1620-X-□□□

規格

說明

34

電機外徑：86mm

E

電機類型：外部驅動式

76

機身長度：76mm

60

額定電流：6.0A

G1

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數：

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

34E7660G1620-X-□□□

3V

6A

4N.m

76mm

脈沖型:ISD880/ISA880

34E11460G1620-X-□□□

4.8V

6A

8N.m

114mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

精度等級

定位精度

軸向間隙

1605

16mm

5mm

C7

±0.05

≤0.03

1610

10mm

1616

16mm

1620

20mm

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數：

編碼器解析度

1000線

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

5V

上升/下降沿時間

2us

脈寬

100us

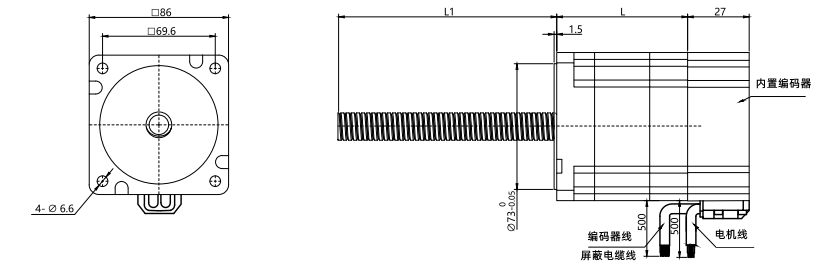

尺寸圖

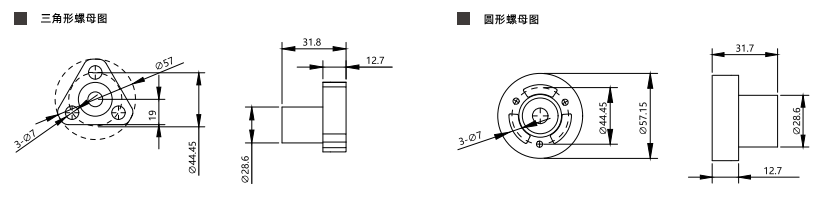

螺母圖

請注意：

1、絲桿長度及端部加工可根據客戶要求加工；

2、T型絲桿表面可做PTFE涂覆處理；

3、可選消隙螺母、可定制左右雙螺紋絲桿；

4、螺母材質可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
