命名規則：

23D4530H1-X-□□□

規格

說明

23

電機外徑：57mm

D

電機類型：電動缸

45

機身長度：45mm

30

額定電流：3A

H1

絲桿代碼

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

23D4530H1-X-□□□

2.3V

3A

0.7N.m

45mm

脈沖型:S-245D/S-266D

23D5530H1-X-□□□

3V

3A

0.9N.m

54mm

23D6540H1-X-□□□

3.1V

4A

1.5N.m

65mm

23D7540H1-X-□□□

3.8V

4A

1.8N.m

76mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

H2

9.525

1.27

0.00635

800

H5

2.54

0.0127

300

H8

5.08

0.0254

90

H11

10.16

0.0508

30

H13

25.4

0.127

6

J1

10

2

0.01

400

J2

4

0.02

140

J3

10

0.05

35

J4

20

0.1

10

行程參數：

行程S(mm)

尺寸A(mm)

25

52

50

77

75

102

100

127

150

177

200

227

300

327

400

427

500

527

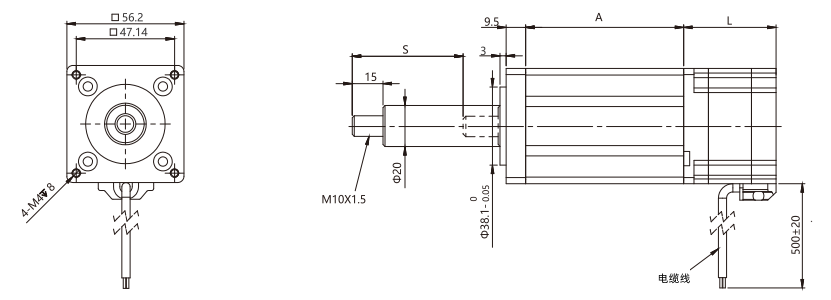

尺寸圖

請注意：

1、絲桿端頭可根據客戶要求加工。

2、絲桿直徑、導程可根據客戶要求定制。

3、電機可選配剎車和編碼器。絲桿長度可定制。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

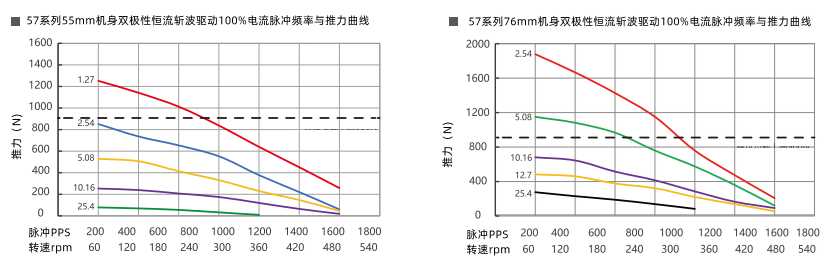

推力曲線

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
