命名規則：

23N4530G1210-X-□□□

規格

說明

23

電機外徑57mm

N

電機類型：貫穿式

45

機身長度：34mm

30

額定電流：1.5A

G

絲桿代碼：滾珠絲桿

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿導程

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

23N4530G1210-X-□□□

2.3V

3A

0.75N.m

45mm

脈沖型：ISD880

23N5530G1210-X-□□□

3V

3A

1N.m

55mm

23N6530G1210-X-□□□

3.1V

4A

0.78N.m

65mm

23N7530G1210-X-□□□

3.8V

4A

0.95N.m

75mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

絲桿代碼

絲桿直徑

導程

精度等級

定位精度

軸向間隙

1202

12mm

2

C7

±0.05

≤0.03

1204

4

1205

5

1210

10

編碼器性能參數

編碼器解析度

1000線、2000線可選

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

4.5-5.5V

電流消耗

30mA

極限頻率

60KHz

極限速度

3600r/min

脈沖寬度

180±30°e

相位偏移

90±18°e

最大輸出電流

150mA

信號電平

低0V;高+3.5V；

無負載，+3V有負載

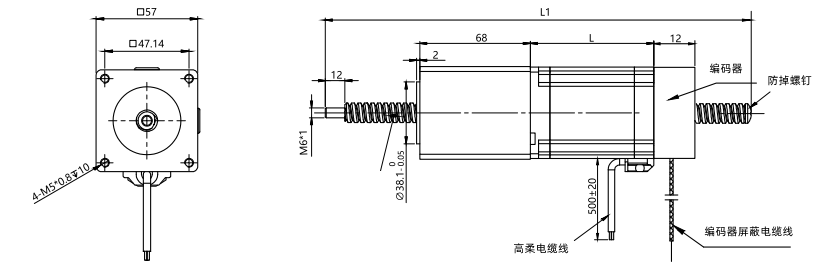

尺寸圖

請注意：

1、其他絲桿直徑、導程可根據客戶要求定制；

2、絲桿長度及端部加工可按照客戶要求定制；

3、T型絲桿表面可做PTFE涂覆處理。

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
