命名規則：

23N4530H1-X-□□□

規格

說明

23

電機外徑：57mm

N

電機類型：貫穿式

45

機身長度：45mm

30

額定電流：3.0A

H1

絲桿代碼

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

23N4530H1-X-□□□

2.3V

3A

0.7N.m

45mm

脈沖型:S-245D/S-266D

23N5530H1-X-□□□

3V

3A

0.9N.m

55mm

23N6530H1-X-□□□

3.1V

4A

1.5N.m

65mm

23N7530H1-X-□□□

3.8V

4A

1.8N.m

75mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

H2

9.525

1.27

0.00635

800

H5

2.54

0.0127

300

H8

5.08

0.0254

90

H11

10.16

0.0508

30

H13

25.4

0.127

6

J1

10

2

0.01

400

J2

4

0.02

140

J3

10

0.05

35

J4

20

0.1

10

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

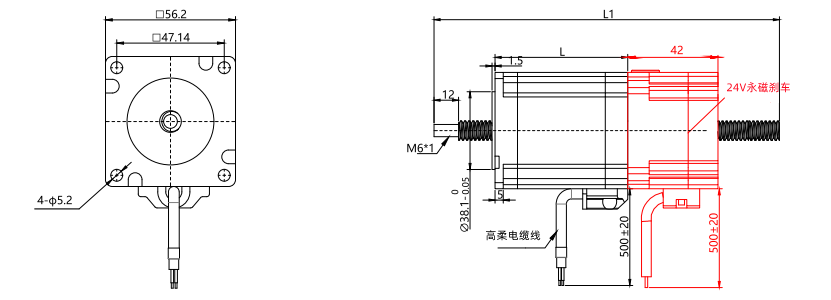

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

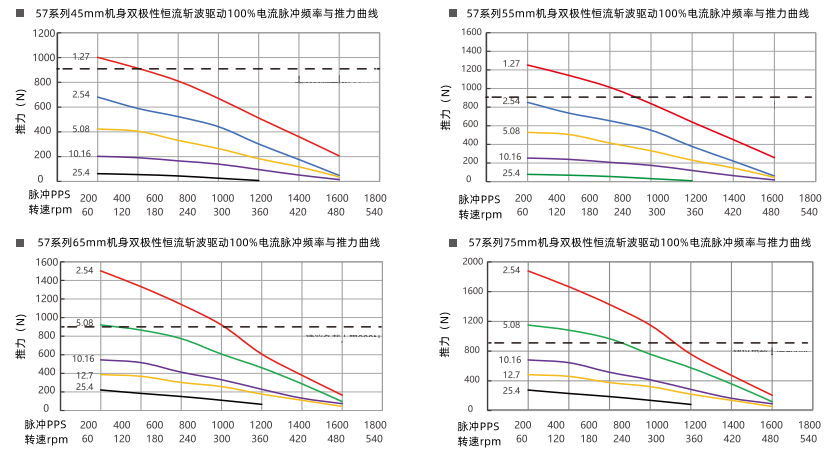

速度和推力曲線

以上曲線是用S-245D/S-266D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
