產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

命名規則：

17N3415F1-X-□□□

規格

說明

17

電機外徑：42mm

N

電機類型：貫穿式

34

機身長度：34mm

15

額定電流：1.5A

F1

絲桿代碼

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

17N3415F1-X-□□□

2.6V

1.5A

0.25N.m

34mm

脈沖型S-224D

17N4015F1-X-□□□

3.3V

1.5A

0.4N.m

40mm

17N4825F1-X-□□□

2V

2.5A

0.5N.m

48mm

17N6025F1-X-□□□

2.5V

2.5A

0.7N.m

60mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

F3

6.35mm

1.27

0.00635

150

F6

2.54

0.0127

40

F10

6.35

0.03175

15

F12

12.7

0.0635

3

F13

25.4

0.127

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。絲桿端頭可根據客戶要求加工。電機可選配剎車和編碼器。絲桿長度可定制。

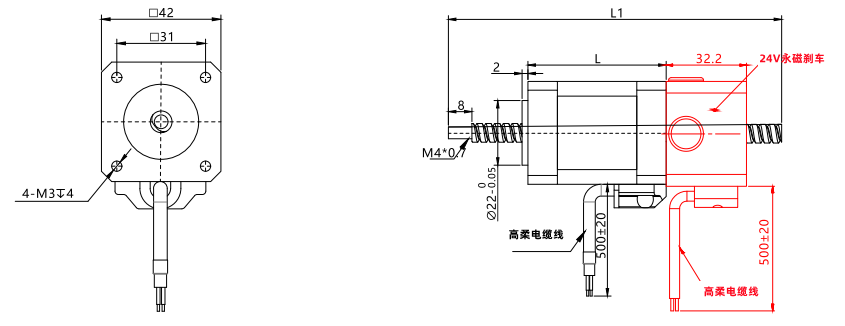

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。

上一款產品：42mm外部驅動式直線絲桿滾珠閉環步進電機

下一款產品：42mm貫穿式直線絲桿閉環步進電機
