秉匠心質造 驅動民族工業

19年專注控制電機設計及研發

banner banner

產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

17E3415F1-X-□□□

規格

說明

17

電機外徑：42mm

E

電機類型：外部驅動式

34

機身長度：34mm

15

額定電流：1.5A

F1

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

17E3415F1-X-□□□

2.6V

1.5A

0.25N.m

34mm

脈沖型S-224D

17E4015F1-X-□□□

3.3V

1.5A

0.4N.m

40mm

17E4825F1-X-□□□

2V

2.5A

0.5N.m

48mm

17E6025F1-X-□□□

2.5V

2.5A

0.7N.m

60mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

F3

6.35mm

1.27

0.00635

150

F6

2.54

0.0127

40

F10

6.35

0.03175

15

F12

12.7

0.0635

3

F13

25.4

0.127

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

編碼器性能參數

編碼器解析度

1000線、2000線可選

工作溫度

-20℃-85℃

儲藏溫度

-40℃-85℃

濕度

RH90%max，非冷凝環境

供電電壓

+5VDC（最大7VDC）

電流消耗

100mA

上升/下降沿時間

100ms

頻率

300KHz

輸出電壓

2.4V min

0.4V Max.

最大輸出電流

90±50°e

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

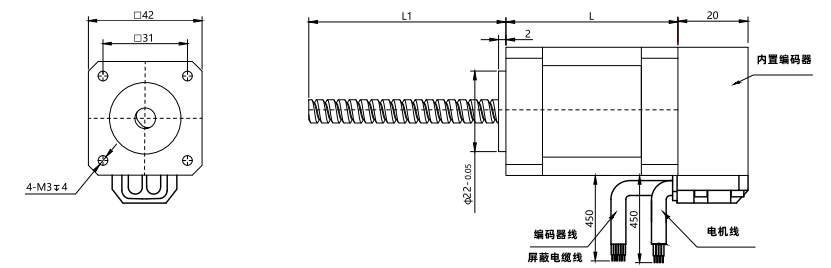

外形尺寸圖

請注意：

1、絲桿長度及端部加工可按照客戶要求定制；

2、T型絲桿表面可做PTFE涂覆處理。
