命名規則：

11N3410B1-X-□□□

規格

說明

11

電機外徑：28mm

N

電機類型：貫穿式

34

機身長度：34mm

10

額定電流：1.0A

B1

絲桿代碼

□

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

11N3410B1-X-□□□

2.7V

1A

0.06N.m

34mm

脈沖型S-224D

11N4510B1-X-□□□

3.7V

1A

0.12N.m

45mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

B1

4.76mm

0.6035

0.003175

100

B2

1.27

0.00635

40

B3

2.54

0.0127

10

B4

5.08

0.0254

1

B5

10.16

0.0508

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

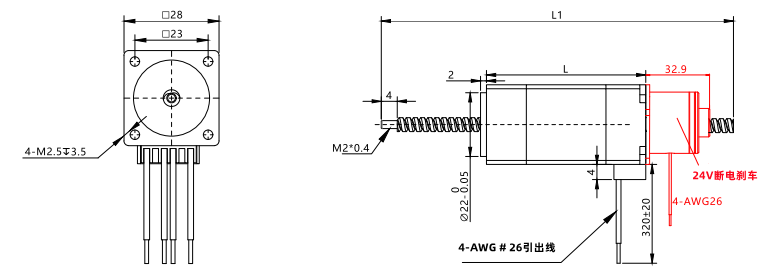

外形尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

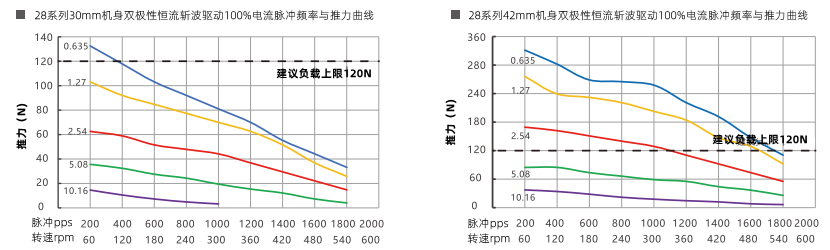

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。
