產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

命名規則：

11E3410B1-X-□□□

規格

說明

11

電機外徑：28mm

E

電機類型：外部驅動式

34

機身長度：34mm

10

額定電流：1.0A

B1

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、

B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

11E3410B1-X-□□□

2.1V

1A

0.06N.m

34mm

脈沖型S-224D

11E4510B1-X-□□□

3.7V

1A

0.12N.m

45mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

B1

4.76mm

0.6035

0.003175

100

B2

1.27

0.00635

40

B3

2.54

0.0127

10

B4

5.08

0.0254

1

B5

10.16

0.0508

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

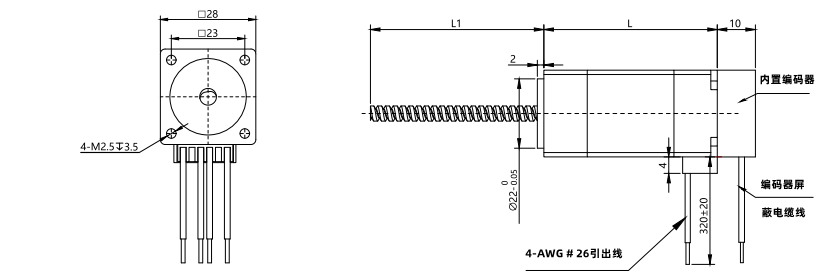

外形尺寸圖

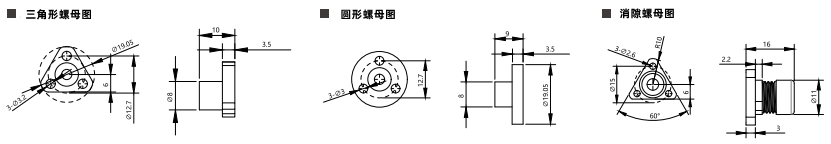

螺母圖

溫馨提示：

1、絲桿長度及端部加工可按照客戶要求定制；

2、T型絲桿表面可做PTFE涂覆處理；

3、可選消隙螺母；

4、可定制左右雙螺紋絲桿；

5、螺母材質可定制。


安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。
