電話：15817488109

秉匠心質造 驅動民族工業

19年專注控制電機設計及研發

banner banner

產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

命名規則：

08C3005A1-X-□□□

規格

說明

08

電機外徑：20mm

C

電機類型：固定軸式

30

機身長度：30mm

05

額定電流：0.5A

A1

絲桿代碼

X

配件代碼：E1(1000線編碼器）、E2（2000線編碼器）、B（剎車）、C（一體式）

□

絲桿長度：□mm

□□□

絲桿端部加工定制表：G光軸、A一字槽、M內螺紋

電機參數:

產品型號

電壓

額定

電流

保持

力矩

機身長

推薦

驅動器

08C3005A1-X-□□□

2.5V

0.5A

0.018N.m

30mm

脈沖型S-224D

08C4205A1-X-□□□

6.3

0.5A

0.03N.m

42mm

漢德保電機可根據客戶要求定制：繞線參數、出線方式。

漢德保其他類型驅動器有：功能型（開關型、模擬量型）、總線型（RS485、CANopen、EtherCAT等）

絲桿參數：

產品型號

絲桿直徑

導程

步長1.8°（mm）

斷電自鎖力（N）

A1

3.5mm

0.6096

0.003048

80

A2

1

0.005

40

A3

2

0.01

10

A4

4

0.02

1

A5

8

0.04

0

請注意：其他絲桿直徑、導程可根據客戶要求定制。

行程參數：

行程S(mm)

尺寸A(mm)

尺寸B(mm)

L-30

L-42

9

14.6

0.4

0

12.7

18.3

4.1

0

19.1

24.7

10.5

0.3

25.4

31

16.8

6.6

31.8

37.4

23.2

13

38.1

43.7

29.5

19.3

50.8

56.4

42.2

32

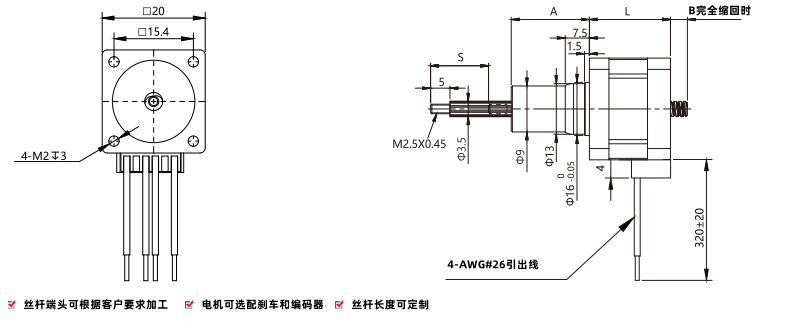

尺寸圖

安裝方法：

1、請盡量考慮散熱線、防止振動的問題，將電機牢牢地固定在強韌的金屬面上。

2、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

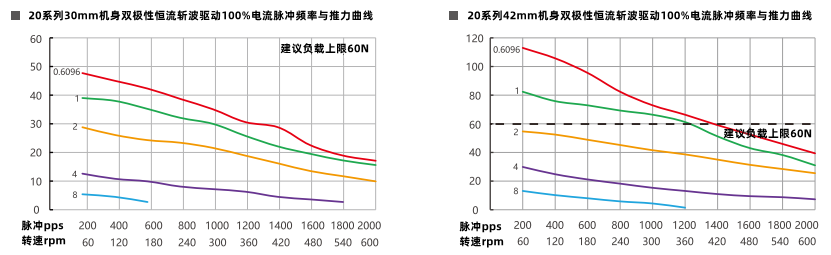

推力曲線

以上曲線是用S-224D雙極性恒流斬波步進驅動器，在24VDC條件下進行測試的。不同測試條件與運行工況將導致性能有所差異，合理的加減速將有助于提高電機性能，此處僅作參考，為確保使用壽命和可靠性，建議選用產品時留有50%以上余量。

上一款產品：20mm貫穿式直線絲桿步進電機

下一款產品：28mm外部驅動式直線絲桿步進電機
