產品中心現貨充足、定制生產、品質可靠、價格更低、規格齊全、嚴守交期

查看信息

步進電機不是恒轉矩電機，運行轉速越高輸出轉矩會越小，所以關注電機保持轉矩參數的同時更應當關注在實際，工作轉速下電機的輸出轉矩（可參考動態力矩曲線圖）；并且我們建議預留1.5倍的余量，以免出現過載情況下步進電機丟步的現象。

型號

保持力矩

（N.m）

額定電流

（A）

轉動慣量

（g.cm2）

機身長

（mm）

推薦驅動器

SM1702-[2]

0.30

1.4

33.0

≤35.0

S-224D

12-48VDC

SM1703-[2]

0.43

1.7

56.0

≤41.0

SM1704-[2]

0.53

2.0

77.0

≤48.0

SM1705-[2]

0.72

2.0

123.0

≤61.0

1、型號中的[2]：2為雙出軸；單出軸省略。

2、以上列表的“推薦驅動器”為脈沖型步進電機驅動器，還可以為客戶提供：總線型步進電機驅動器（RS485、CANopen、EtherCAT等通訊控制）；智能型步進驅動器（電位器調速、內置PLC編程等功能）。

1、務必用電機前端蓋的安裝凸臺定位，并注意公差配合，嚴格保證電機輸出軸與負載的同心度。

2、為減少步進電機振動產生的噪音，務必將電機牢牢地固定在強韌的金屬面上。

3、電機與驅動器連接時，請勿接錯相。

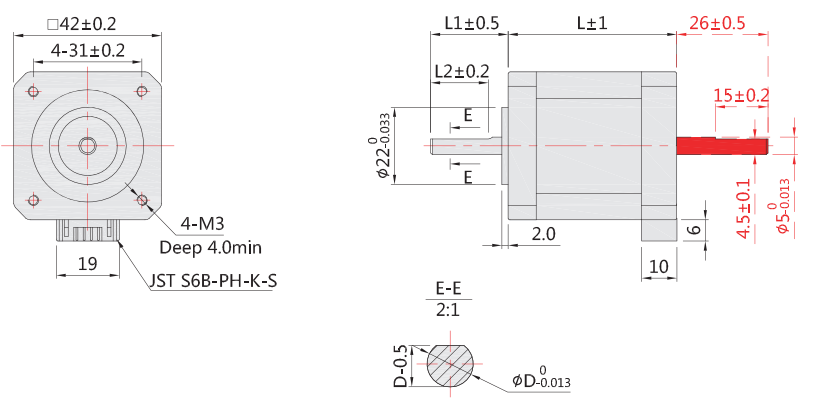

42步進電機外形尺寸圖

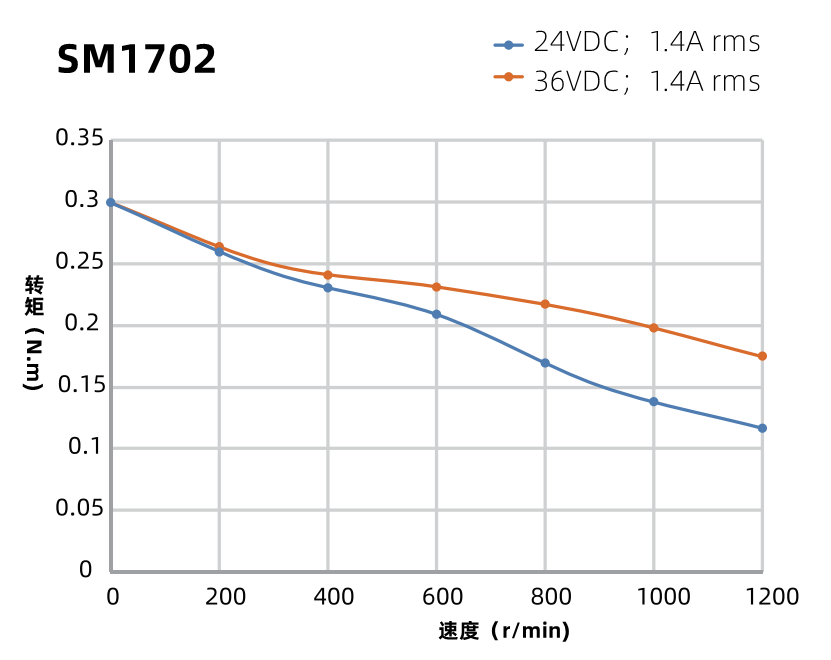

SM1702曲線圖

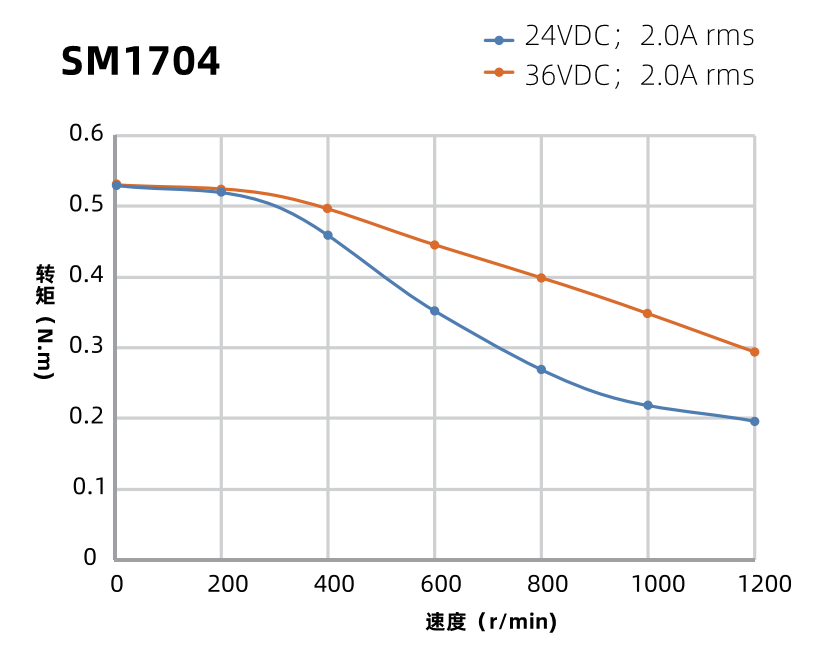

SM1704曲線圖

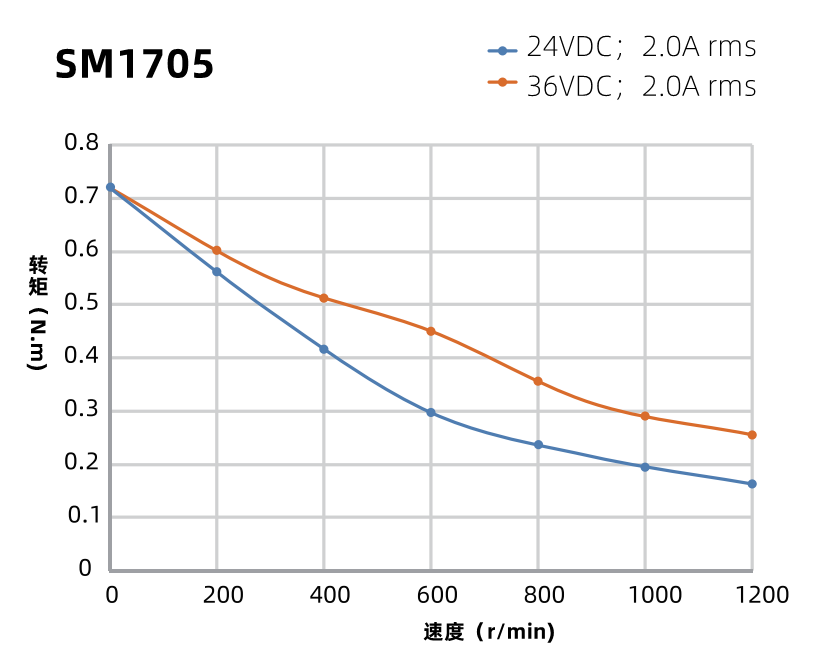

SM1705曲線圖

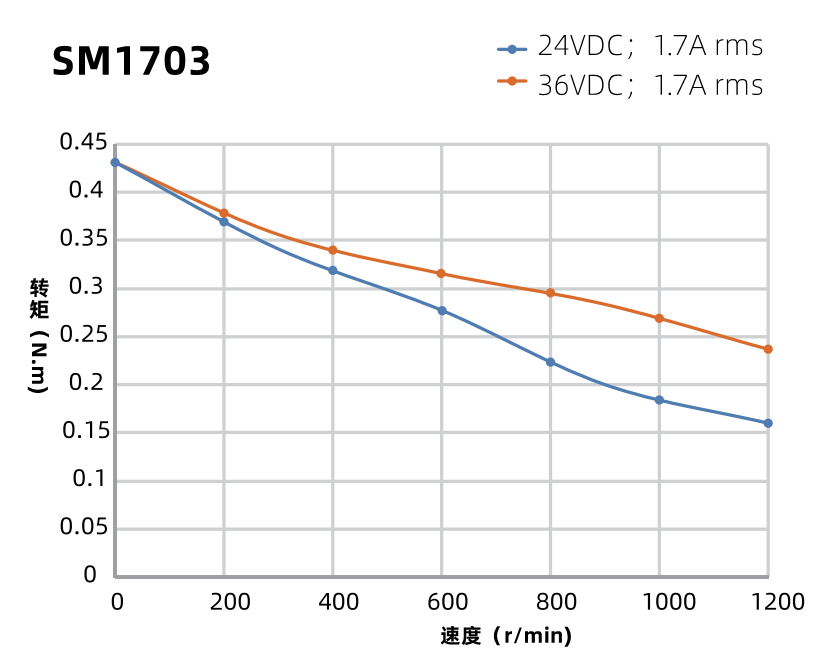

SM1703曲線圖


SM1702 開環步進電機 文件 CAD圖紙 3D圖紙

SM1703 開環步進電機 文件 CAD圖紙 3D圖紙

SM1704 開環步進電機 文件 CAD圖紙 3D圖紙

SM1705 開環步進電機 文件 CAD圖紙 3D圖紙
